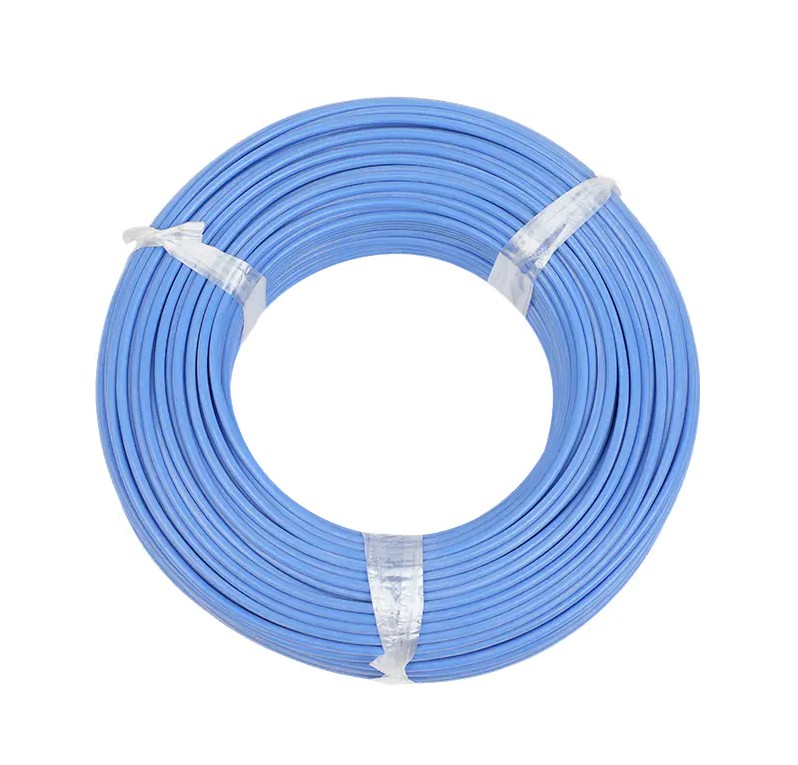

ลวดซิลิโคนคืออะไร? คู่มือสายเคเบิลแบบยืดหยุ่นอุณหภูมิสูง

ในการใช้งานที่มีอุณหภูมิสูงซึ่งต้องการทั้งสองอย่าง ความยืดหยุ่นทางกลสูงสุด และประสิทธิภาพทางไฟฟ้าที่มั่นคง สายซิลิโคน (ลวดหุ้มฉนวนยางซิลิโคน) ได้กลายเป็นวัสดุทางเลือกสำหรับมอเตอร์อุตสาหกรรม ยานพาหนะพลังงานใหม่ และเครื่องใช้ในครัวเรือน เนื่องจากมีโครงสร้างโมเลกุลของไซล็อกเซนที่เป็นเอกลักษณ์ ช่วงอุณหภูมิในการทำงานครอบคลุม -60°ซ ถึง 200°ซ และภายใต้สภาวะการโค้งงอ บิด และหมุนเวียนด้วยความร้อนซ้ำๆ ชั้นฉนวนจะไม่เปราะหรือแตกร้าวเหมือน PVC หรือ เอ็กซ์แอลพีอี แต่จะคงความนุ่มนวลเหมือนยางไว้ตลอดอายุการใช้งาน

ความแตกต่างด้านประสิทธิภาพระหว่างลวดซิลิโคนและวัสดุฉนวนทั่วไป

ข้อได้เปรียบหลักของฉนวนยางซิลิโคนเกิดจากโครงสร้างอะตอม ซึ่งเป็น "แกนหลักของไซลอกเซน" ที่เกิดขึ้นจากการสลับอะตอมของซิลิคอนและออกซิเจน โครงสร้างนี้ให้ความต้านทานรังสียูวี โอโซน และสภาพอากาศได้ดีเยี่ยม ข้อมูลการเปรียบเทียบต่อไปนี้แสดงให้เห็นอย่างชัดเจนถึงความเหนือกว่าของสายซิลิโคนเหนือ PVC และ XLPE:

การออกแบบตัวนำและฉนวนร่วมกันกำหนดขีดจำกัดของความยืดหยุ่น

ความยืดหยุ่นของลวดซิลิโคนไม่ได้ถูกกำหนดโดยชั้นฉนวนยางเพียงอย่างเดียว เรขาคณิตของตัวนำมีบทบาทสำคัญไม่แพ้กัน ด้วยการใช้เทคนิคการถักเปียแบบหลายเส้นละเอียดเป็นพิเศษ ความต้านทานการบิดของลวดจึงสามารถเข้าถึงได้มากกว่าตัวนำแบบเส้นเดี่ยวหลายเท่า

ตัวนำทองแดงปราศจากออกซิเจนชุบดีบุก

การผลิตยางซิลิโคนเกี่ยวข้องกับกระบวนการวัลคาไนซ์ ซึ่งในระหว่างนั้นกำมะถันในยางสามารถทำปฏิกิริยากับแกนทองแดงและทำให้เกิดการกัดกร่อนได้ ดังนั้นลวดซิลิโคนจึงนิยมใช้ ทองแดงปราศจากออกซิเจนบริสุทธิ์ 99.99% พร้อมการชุบดีบุกความหนาแน่นสูง เพื่อป้องกันการกัดกร่อนจากการหลอมโลหะในขณะที่ยังคงรักษาความสามารถในการบัดกรีที่ยอดเยี่ยมมานานหลายทศวรรษ การออกแบบนี้เป็นรากฐานสำหรับการทำงานที่เชื่อถือได้ในระยะยาวของสายซิลิโคนในสายภายในของมอเตอร์อุตสาหกรรม

ฉนวนซิลิโคนแรงดันสูงผนังหนา

สำหรับการใช้งานเฉพาะทาง เช่น เครื่องเอ็กซ์เรย์ทางการแพทย์และหม้อแปลงไฟฟ้าแรงสูง ฉนวนอัดขึ้นรูปซิลิโคนผนังหนาสามารถทนต่อ การทดสอบการพังทลายสูงถึง 100kV . ห้องปฏิบัติการทดสอบขั้นสูงกำหนดให้สายไฟเหล่านี้ผ่านการทดสอบการพังทลายของแรงดันไฟฟ้า 100kV เพื่อให้แน่ใจว่าฉนวนจะล้มเหลวเป็นศูนย์ภายใต้ความเครียดทางไฟฟ้าที่รุนแรง

การวิเคราะห์การประยุกต์ใช้ลวดซิลิโคนในสี่อุตสาหกรรมหลัก

สายซิลิโคน ไม่ใช่สายเคเบิลเอนกประสงค์ แต่เป็นโซลูชันเฉพาะสำหรับสถานการณ์ที่มีอุณหภูมิสูงและมีความถี่ในการเคลื่อนไหวสูง สี่ภาคส่วนต่อไปนี้มีการพึ่งพาคุณลักษณะทางเทคนิคสูงสุด

มอเตอร์อุตสาหกรรมและหม้อแปลงไฟฟ้า

สายภายในของมอเตอร์อุตสาหกรรมต้องทนต่อการหมุนเวียนของความร้อนและการสั่นสะเทือนทางกลอย่างต่อเนื่อง สายซิลิโคนอุณหภูมิสูงสามารถรักษาความสมบูรณ์ของฉนวนได้ที่ 200°ซ ในขณะที่รัศมีการดัดงอเล็กมาก 4-6 เท่าของเส้นผ่านศูนย์กลางภายนอก ช่วยให้กำหนดเส้นทางได้อย่างยืดหยุ่นภายในช่องว่างขดลวดมอเตอร์ขนาดกะทัดรัด ซึ่งเป็นสิ่งที่สาย PVC ไม่สามารถทำได้

ชุดแบตเตอรี่รถยนต์พลังงานใหม่และตัวควบคุมมอเตอร์

พื้นที่เดินสายไฟภายในชุดแบตเตอรี่ EV และตัวควบคุมมอเตอร์มีจำกัดอย่างมาก และต้องทนต่ออุณหภูมิที่เพิ่มขึ้นระหว่างการชาร์จอย่างรวดเร็ว รวมสายซิลิโคนแรงสูง ความยืดหยุ่นที่จำเป็นสำหรับการกำหนดเส้นทางในพื้นที่จำกัด ด้วย ความต้านทานความร้อนที่จำเป็นสำหรับการจัดการความร้อนระหว่างการชาร์จอย่างรวดเร็ว ทำให้เป็นตัวเลือกกระแสหลักสำหรับชุดสายไฟแรงสูง EV

เครื่องใช้ในครัวเรือนและองค์ประกอบความร้อน

ในเครื่องชงกาแฟ เตาอบ และเครื่องทำความร้อนทางอุตสาหกรรม สายไฟมักจะพันไว้ใกล้กับคอยล์ทำความร้อน สายซิลิโคน 200°ซ temperature resistance และคุณสมบัติในการดับไฟได้เองทำให้สามารถหลีกเลี่ยงการเกิดคาร์บอไนซ์ของฉนวนภายใต้การแผ่รังสีความร้อนในระยะยาว ซึ่งจะช่วยยืดอายุการใช้งานของอุปกรณ์ได้อย่างมาก

อุปกรณ์ให้แสงสว่างกำลังสูง

สปอตไลท์ HID และ LED กำลังสูงสร้างความร้อนโดยรอบอย่างมากระหว่างการทำงาน ความต้านทานรังสียูวีและโอโซนของ Silicone Wire ป้องกันการเสื่อมสภาพและการแตกร้าวในสภาพแวดล้อมภายในที่มีอุณหภูมิสูงของโคมไฟกลางแจ้ง ช่วยให้มั่นใจได้ถึงการทำงานของระบบไฟส่องสว่างในระยะยาว

ลักษณะด้านความปลอดภัยและขอบเขตการทำงานของสายซิลิโคน

การทำความเข้าใจขอบเขตการหน่วงการติดไฟ ความทนทานต่อความชื้น และความต้านทานน้ำมันของลวดซิลิโคนอย่างถูกต้องเป็นกุญแจสำคัญในการหลีกเลี่ยงข้อผิดพลาดในการเลือก

• สารหน่วงไฟ: ยางซิลิโคนเป็น วัสดุหน่วงไฟและดับไฟได้เอง . เมื่อสัมผัสกับไฟ จะทิ้งเถ้าซิลิกาที่ไม่นำไฟฟ้า (SiO₂) ไว้ ซึ่งสามารถรักษาความเป็นฉนวนได้อย่างจำกัดในช่วงเวลาสั้นๆ อย่างไรก็ตามในความเป็นจริง 1,000°C ความสมบูรณ์ของไฟควรเลือกชุดฉนวนไมกาคอมโพสิต
• ความต้านทานต่อความชื้น: ยางซิลิโคนมีการดูดซับความชื้นต่ำมาก (โดยทั่วไปจะอยู่ด้านล่าง 1% ) ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีความชื้นสูง อย่างไรก็ตาม ภายใต้การสัมผัสไอน้ำโดยตรงในระยะยาว ควรใช้รุ่นที่อัดขึ้นรูปพิเศษ
• ทนน้ำมัน: ยางซิลิโคนมีความทนทานต่อน้ำมันปานกลางและอาจบวมได้หากแช่อยู่ในเชื้อเพลิงหรือน้ำมันบางชนิดตลอดเวลา สำหรับสภาพแวดล้อมด้วย การสัมผัสไฮโดรคาร์บอนอย่างต่อเนื่อง แนะนำให้ใช้สายไฟหุ้มฉนวนฟลูออโรเรซิ่นที่มีความเฉื่อยทางเคมี

คู่มือการเลือก: วิธีจับคู่ข้อมูลจำเพาะของสายซิลิโคนกับสภาพการทำงาน

การเลือกลวดซิลิโคนต้องมีการประเมินที่ครอบคลุมโดยพิจารณาจากปัจจัย 4 ประการ ได้แก่ อุณหภูมิ ความถี่ในการดัดงอ ความเค้นทางไฟฟ้า และการสัมผัสสารเคมี:

1. สำหรับการสายไฟแบบคงที่ที่มีรัศมีการโค้งงอจำกัด รัศมีการโค้งงอขั้นต่ำสามารถเป็นได้ 4 เท่าของเส้นผ่านศูนย์กลางภายนอก ;
2. สำหรับการใช้งานแบบไดนามิก (เช่น การเคลื่อนย้ายอุปกรณ์ลากโซ่) ควรเพิ่มรัศมีการโค้งงอขั้นต่ำเป็น 6-8 เท่าของเส้นผ่านศูนย์กลางภายนอก ;
3. สำหรับสถานการณ์ไฟฟ้าแรงสูง (เครื่องเอ็กซ์เรย์ทางการแพทย์ หม้อแปลงไฟฟ้า) ให้เลือกประเภทอัดรีดผนังหนาที่มีพิกัดแรงดันไฟฟ้าสูงถึง 100kV ;
4. ในสภาพแวดล้อมที่มีกำมะถันหรือการบัดกรีในระยะยาว ตัวนำทองแดงปราศจากออกซิเจนชุบดีบุก ต้องใช้เพื่อยับยั้งการกัดกร่อนของการวัลคาไนซ์

นอกจากนี้ ความแม่นยำด้านความหนาของชั้นฉนวนซิลิโคนยังส่งผลโดยตรงต่อพิกัดแรงดันไฟฟ้าอีกด้วย สายการผลิตที่ติดตั้งระบบควบคุมเส้นผ่านศูนย์กลางนำด้วยเลเซอร์สามารถรักษาค่าเบี่ยงเบนความหนาของฉนวนที่ระดับไมครอน ซึ่งเป็นรากฐานการผลิตเพื่อให้มั่นใจว่าลวดซิลิโคนจะล้มเหลวเป็นศูนย์ในการทดสอบไฟฟ้าแรงสูง

ระบบความน่าเชื่อถือและการรับรองระยะยาวของ สายซิลิโคน

การผลิตสายเคเบิลยางซิลิโคนที่เติบโตเต็มที่จำเป็นต้องมีการควบคุมปฏิกิริยาเคมีวัลคาไนซ์อย่างแม่นยำ สายการผลิตได้รับการรับรองภายใต้ ISO9001 และ IATF16949 ระบบการจัดการคุณภาพ รวมกับตัวควบคุมเส้นผ่านศูนย์กลางนำด้วยเลเซอร์ ช่วยให้มั่นใจได้ถึงความหนาของฉนวนที่แม่นยำและสม่ำเสมอ สินค้าพกพา UL, CE และ CCC การรับรองความปลอดภัยเพื่อการส่งออกสู่ตลาดโลก

ภายใต้สภาพคลังสินค้ามาตรฐาน ชั้นฉนวนยางซิลิโคนของสายซิลิโคนไม่สามารถออกซิไดซ์หรือเปราะได้ง่าย โดยมีอายุการเก็บรักษานานถึง กว่า 20 ปี . คุณลักษณะนี้ช่วยลดต้นทุนการบำรุงรักษาสำหรับสินค้าคงคลังอะไหล่อุตสาหกรรม โดยเฉพาะอย่างยิ่งสำหรับอุตสาหกรรม เช่น การผลิตมอเตอร์และการขนส่งทางรถไฟที่ต้องใช้ห่วงโซ่อุปทานที่มั่นคงในระยะยาว
